Por que os pinos de carbono estão se tornando a solução de fixação preferida para aplicações em temperaturas ultra-altas
Pregos de carbonosão projetados para aplicações de fixação onde os fixadores convencionais de metal ou grafite enfrentam calor extremo, ciclos térmicos e controle de contaminação.JUN TENGfabrica pinos compostos de carbono-carbono para fornos fotovoltaicos, equipamentos semicondutores, sistemas de tratamento térmico a vácuo e outras aplicações exigentes de campo térmico, oferecendo usinagem de precisão, dimensões personalizadas e desempenho estável em ambientes inertes de até 2.200°C.
Quando equipamentos de alta temperatura operam sob condições de vácuo ou gás inerte, o sistema de fixação pode influenciar diretamente a estabilidade do campo térmico, o alinhamento dos componentes, a frequência de manutenção e a confiabilidade da produção. Os pinos compostos de carbono-carbono combinam uma matriz de carbono leve com reforço contínuo de fibra de carbono, proporcionando uma alternativa útil aos fixadores metálicos convencionais.
Os pinos de carbono JUN TENG são fabricados através de tecelagem de pré-formas de fibra de carbono 3D, impregnação e carbonização repetidas, grafitização em alta temperatura e usinagem CNC de precisão. Disponíveis em diâmetros de rosca M3-M30 e comprimentos de 10-600 mm, eles podem ser fornecidos em configurações de rosca completa, rosca parcial, escalonada e outras configurações personalizadas.
Índice
- O que são pinos de carbono?
- Por que eles são adequados para aplicações de alta temperatura?
- Que desempenho técnico os compradores podem esperar?
- Quais são as principais vantagens?
- Onde os pinos de carbono são usados?
- Como são fabricados os pinos de carbono?
- Como você deve selecionar o garanhão certo?
- Como eles devem ser instalados e mantidos?
- Perguntas frequentes
- Conclusão

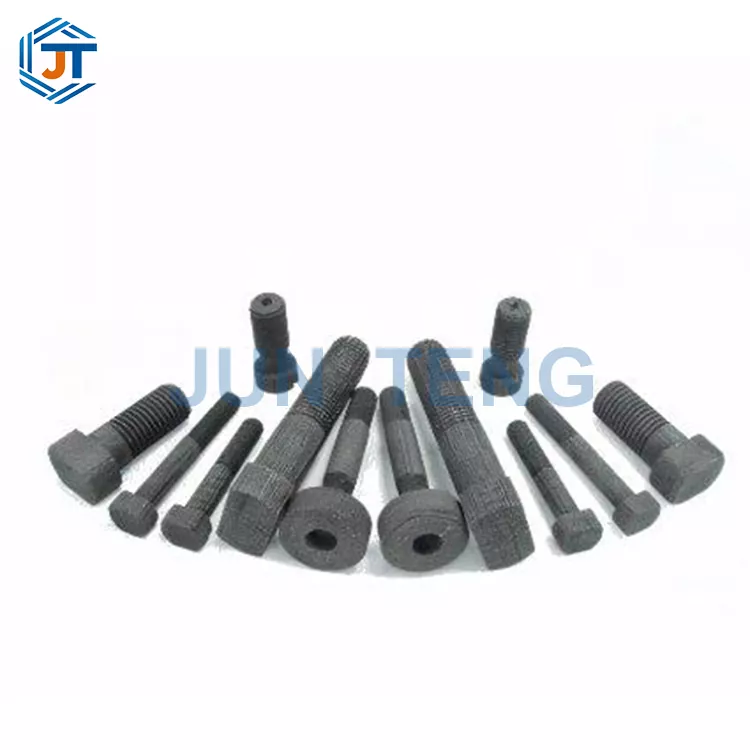

O que são pinos de carbono?
Os pinos de carbono são componentes de fixação de haste longa fabricados a partir de material compósito carbono-carbono, comumente referido como compósito C/C. Em vez de depender de aço convencional, aço inoxidável ou molibdênio, esses fixadores usam uma matriz de carbono reforçada com fibra de carbono para obter uma combinação de baixo peso, estabilidade térmica e desempenho em altas temperaturas.
Sua estrutura os torna particularmente valiosos para equipamentos nos quais contaminação de metal, incompatibilidade de expansão térmica ou deformação de fixadores podem afetar a qualidade da produção. Uma rosca usinada com precisão permite que o pino conecte grandes componentes à base de grafite ou carbono com segurança quando combinado com porcas e arruelas compatíveis.
Para os compradores que avaliam os pinos de carbono da JUN TENG, a principal consideração não é simplesmente a resistência máxima à temperatura. A integridade da rosca, a precisão dimensional, a expansão térmica, a pureza do material, a resistência ao choque térmico e a compatibilidade com o campo térmico circundante são igualmente importantes.
Por que eles são adequados para aplicações de alta temperatura?
Os fixadores usados dentro de equipamentos de processamento térmico sofrem repetidos aquecimentos e resfriamentos, cargas mecânicas e exposição a vácuo ou gases inertes. Os materiais convencionais podem amolecer, deformar, oxidar ou introduzir impurezas indesejadas à medida que a temperatura aumenta.
Os pinos compostos de carbono-carbono abordam vários desses desafios. JUN TENG especifica uma temperatura máxima de trabalho de aproximadamente 2.200°C em ambientes inertes, enquanto o coeficiente de expansão térmica do material está intimamente alinhado com o grafite e outros componentes de campo térmico à base de carbono.
Esta compatibilidade ajuda a reduzir alterações dimensionais durante o aquecimento e o resfriamento. Manter o engate da rosca relativamente estável também pode ajudar a minimizar o afrouxamento e o deslocamento dos componentes conectados durante ciclos térmicos repetidos.
Que desempenho técnico os compradores podem esperar?
A seleção de materiais deve ser baseada no desempenho mensurável, e não apenas em declarações de temperatura. A comparação a seguir destaca várias características técnicas fornecidas para os pinos de carbono JUN TENG.
| Item de teste | Parafuso JUN TENG C/C | Stud de molibdênio | Parafuso prisioneiro de liga de alta temperatura |
|---|---|---|---|
| Densidade aparente | 1,64-1,73g/cm³ | 10,18g/cm³ | 7,95g/cm³ |
| Temperatura Máxima de Trabalho | Até 2200°C em gás inerte | Aprox. 1650°C | Até aprox. 880°C |
| Coeficiente de Expansão Térmica | 0,85-1,35 × 10⁻⁶/K | 5,4 × 10⁻⁶/K | 16,9 × 10⁻⁶/K |
| Conteúdo de cinzas | ≤550 ppm | Possível precipitação de metais pesados | Possível volatilização de metal |
| Resistência ao choque térmico | ≥1300 ciclos a 1800°C | Aprox. 320 ciclos antes de quebrar | Amolecimento rápido em alta temperatura |
| Característica do material | Leve, não magnético, à base de carbono | Metálico e pesado | Metálico e sensível à oxidação |
O desempenho real depende da atmosfera operacional, perfil de temperatura, carga mecânica, geometria, condição da superfície e práticas de instalação. Portanto, a avaliação de engenharia deve sempre considerar o ambiente operacional completo.
Quais são as principais vantagens?
1. Excelente estabilidade em altas temperaturas
A construção composta de carbono-carbono pode manter o desempenho da fixação em temperaturas onde muitos fixadores convencionais começam a rastejar ou amolecer. Isso torna os pinos C/C particularmente adequados para equipamentos de vácuo de alta temperatura e atmosfera inerte.
2. Baixa Expansão Térmica
O coeficiente de expansão térmica relativamente baixo ajuda os Carbon Carbon Studs a funcionarem de forma eficaz com componentes de grafite e carbono-carbono. A expansão diferencial reduzida pode ajudar a manter o engate da rosca e o posicionamento dos componentes durante o ciclo térmico.
3. Alta pureza do material
Para a fabricação fotovoltaica e de semicondutores, o controle da contaminação é fundamental. Uma solução de fixação à base de carbono de alta pureza pode reduzir as preocupações associadas à precipitação de metais pesados de fixadores metálicos em ambientes de alta temperatura.
4. Construção leve
Com uma densidade relatada de 1,64-1,73 g/cm³, os pinos compostos de carbono-carbono são significativamente mais leves que o molibdênio e muitas alternativas metálicas convencionais. O peso menor do componente pode ser útil ao projetar grandes montagens de campo térmico.
5. Personalização flexível
- Opções de diâmetro de rosca M3-M30
- Faixa de comprimento padrão de 10 a 600 mm
- Configurações de thread completo e thread parcial
- Projetos escalonados e estendidos
- Dimensões personalizadas com base em desenhos de engenharia
- Revestimento antioxidante SiC opcional para aplicações adequadas
Onde os pinos de carbono são usados?
A combinação de estabilidade térmica, baixa expansão, baixa densidade e composição de alta pureza torna os Carbon Carbon Studs adequados para diversas aplicações industriais.
- Fabricação fotovoltaica:Usado para conectar suportes de grafite, placas de isolamento, estruturas de campo térmico e outros componentes dentro de fornos de crescimento de cristais e lingotes.
- Equipamento semicondutor:Adequado para fixação de componentes de grafite dentro de sistemas CVD, fornos de difusão a vácuo e equipamentos de recozimento de alta pureza.
- Tratamento térmico a vácuo:Usado em fornos de sinterização, carbonização e grafitização onde fixadores metálicos convencionais podem sofrer deformação térmica.
- Pesquisa aeroespacial:Aplicável a equipamentos de teste de alta temperatura, sistemas de simulação térmica e equipamentos de laboratório especializados.
Em montagens de campo térmico exigentes, os pinos de carbono-carbono são frequentemente usados em conjunto com arruelas de carbono-carbono e porcas de carbono-carbono compatíveis para criar um sistema completo de fixação em alta temperatura.
Como são fabricados os pinos de carbono?
O processo de fabricação afeta diretamente as propriedades mecânicas e térmicas de um fixador C/C. A JUN TENG utiliza uma rota de produção integrada projetada para controlar o material desde a preparação da pré-forma até a usinagem final.
- Tecelagem de pré-formas 3D:A fibra de carbono contínua é tecida em uma pré-forma tridimensional para estabelecer a continuidade da fibra.
- Impregnação:A impregnação repetida a vácuo e a alta pressão ajuda a preencher os poros internos e a melhorar a densidade da pré-forma.
- Carbonização:O aquecimento controlado converte a matriz em uma estrutura de carbono.
- Grafitização de alta temperatura:O tratamento em temperaturas de até aproximadamente 2.800°C ajuda a purificar e estabilizar o material.
- Usinagem CNC de precisão:Equipamentos CNC de cinco eixos e ferramentas diamantadas dedicadas são usados para formar perfis de rosca precisos.
- Inspeção e Acabamento:Os pinos acabados passam por inspeção dimensional e de aparência, com revestimento opcional de SiC quando exigido pela aplicação.
Este processo integrado proporciona melhor controle sobre a consistência do material, precisão da rosca e rastreabilidade em lotes de produção.
Como você deve selecionar o garanhão certo?
Escolher o pino de carbono correto requer mais do que selecionar um diâmetro de rosca. Os compradores devem avaliar a condição operacional completa antes de fazer um pedido.
- Temperatura operacional:Confirme a temperatura máxima contínua e de pico.
- Atmosfera:Determine se a aplicação utiliza vácuo, nitrogênio, argônio ou outro ambiente controlado.
- Especificação do fio:Selecione o diâmetro, passo e configuração de rosca corretos.
- Comprimento total:Considere a espessura do componente, profundidade de engate, arruelas, porcas e folga necessária.
- Ciclagem térmica:Avalie a frequência com que o equipamento se move entre temperaturas baixas e altas.
- Requisitos de pureza:As aplicações de semicondutores e fotovoltaicas podem exigir um controle rigoroso de cinzas e impurezas metálicas.
- Proteção contra oxidação:Para aplicações apropriadas de alta temperatura envolvendo oxigênio, discuta os requisitos de revestimento de SiC com o fabricante.
Como eles devem ser instalados e mantidos?
Embora os materiais compósitos carbono-carbono ofereçam excelentes propriedades em altas temperaturas, eles devem ser manuseados com cuidado porque o material pode ser frágil em comparação com metais dúcteis.
- Limpe as roscas e remova poeira ou partículas estranhas antes da instalação.
- Use um lubrificante de grafite de alta pureza adequado quando recomendado para a aplicação.
- Aplique o torque de forma gradual e uniforme com uma chave dinamométrica apropriada.
- Evite ferramentas pneumáticas de impacto que possam criar carga localizada excessiva.
- Para vários pontos de fixação, aperte os componentes simetricamente para distribuir a carga.
- Armazene os pinos não utilizados em um ambiente seco e ventilado.
- Inspecione as roscas antes de reutilizá-las, especialmente após repetidas montagens e desmontagens.
Componentes carbono-carbono não revestidos são geralmente destinados a ambientes inertes ou de vácuo controlados. Para condições de alta temperatura contendo oxigênio, a proteção contra oxidação específica da aplicação deve ser avaliada com o fornecedor.
Perguntas frequentes sobre pinos de carbono
Q1: Qual é a diferença entre os pinos de carbono e os pinos de grafite?
Os pinos carbono-carbono usam uma estrutura composta reforçada com fibra de carbono, enquanto os pinos convencionais de grafite são geralmente feitos de grafite a granel. A estrutura reforçada pode proporcionar maior resistência, resistência ao choque térmico e durabilidade para aplicações de fixação exigentes.
Q2: Quais tamanhos os pinos de carbono JUN TENG podem fornecer?
A JUN TENG fornece diâmetros de rosca de M3 a M30 e comprimentos de 10 mm a 600 mm, com configurações de rosca completa, rosca parcial, escalonadas e personalizadas disponíveis de acordo com os requisitos da aplicação.
Q3: Os pinos de carbono podem ser personalizados?
Sim. Dimensões personalizadas, configurações de rosca, comprimentos, designs escalonados e outras geometrias especiais podem ser fabricadas de acordo com desenhos de engenharia e requisitos de aplicação.
Q4: Esses pinos podem ser usados com porcas e arruelas de outros fornecedores?
A aquisição separada é possível, mas o uso de porcas e arruelas carbono-carbono compatíveis com tolerâncias de rosca coordenadas pode melhorar a compatibilidade da montagem e a estabilidade geral da fixação.
Q5: Os pinos de carbono podem ser usados no ar em altas temperaturas?
Os pinos C/C não revestidos destinam-se principalmente a ambientes de vácuo e inertes. Se a aplicação envolver condições de oxidação em alta temperatura, um revestimento antioxidante apropriado e uma estratégia operacional deverão ser avaliados com o fabricante.
Conclusão
À medida que os equipamentos de processamento térmico se tornam mais exigentes, os componentes de fixação devem fornecer mais do que uma conexão mecânica básica.Pregos de carbonooferecem uma combinação de estabilidade em altas temperaturas, baixa expansão térmica, construção leve, alta pureza, resistência ao choque térmico e personalização flexível que os torna particularmente atraentes para aplicações fotovoltaicas, semicondutoras, fornos a vácuo, tratamento térmico e laboratórios avançados.
Com um processo de fabricação integrado, usinagem CNC de precisão, especificações personalizadas e suporte para porcas e arruelas C/C, a JUN TENG pode fornecer soluções completas de fixação para montagens de campo térmico exigentes. Se você estiver selecionando fixadores de alta temperatura para um novo sistema ou substituindo pinos metálicos convencionais,Contate-nospara discutir sua temperatura, atmosfera, dimensões, requisitos de rosca e solução personalizada de Carbon Carbon Stud.
