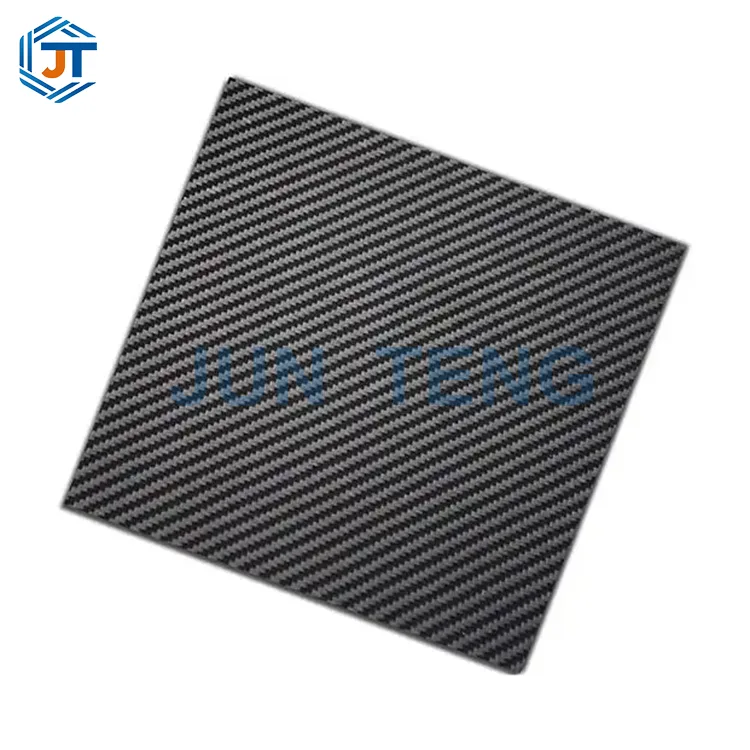

Tecido de reforço de fibra de carbono bidirecional 300g

O tecido reforçado com fibra de carbono bidirecional da JUN TENG é formado por costura ortogonal de camada dupla de fios contínuos de fibra de carbono 12K. Ao contrário do tecido de carbono unidirecional, que tem capacidade de suporte de força limitada, este design bidirecional distribui uniformemente a carga e fortalece simultaneamente contra cisalhamento e torção. Está em conformidade com o padrão nacional GB50367-2013 para "Projeto de reforço de estrutura de concreto" e atende ao padrão mecânico de primeiro nível.

A carga de fibra da área unitária é de 300g, a espessura teórica é de 0,45mm. Ele leva em consideração o alto teor de fibra e a flexibilidade de adesão de superfícies curvas e é projetado especificamente para aberturas de furos no piso, reparos em paredes de cisalhamento, reforço anticisalhamento de vigas e colunas irregulares, carga torcional de pontes e reforço de tensão multidirecional de equipamentos industriais.

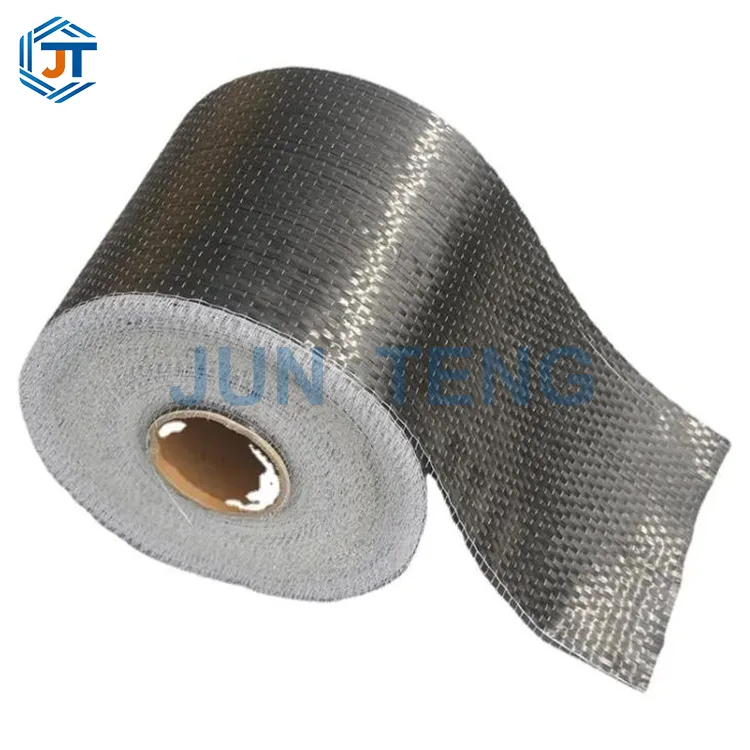

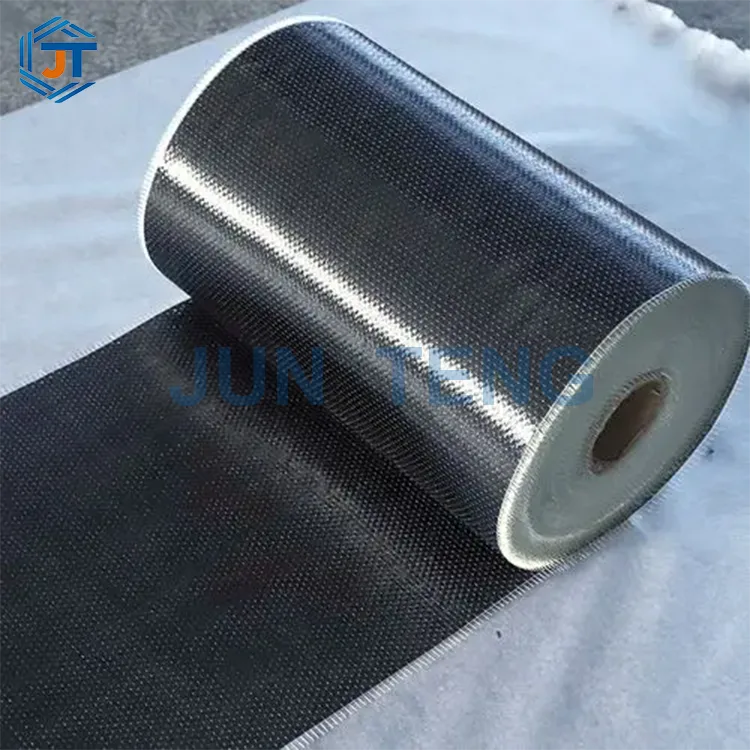

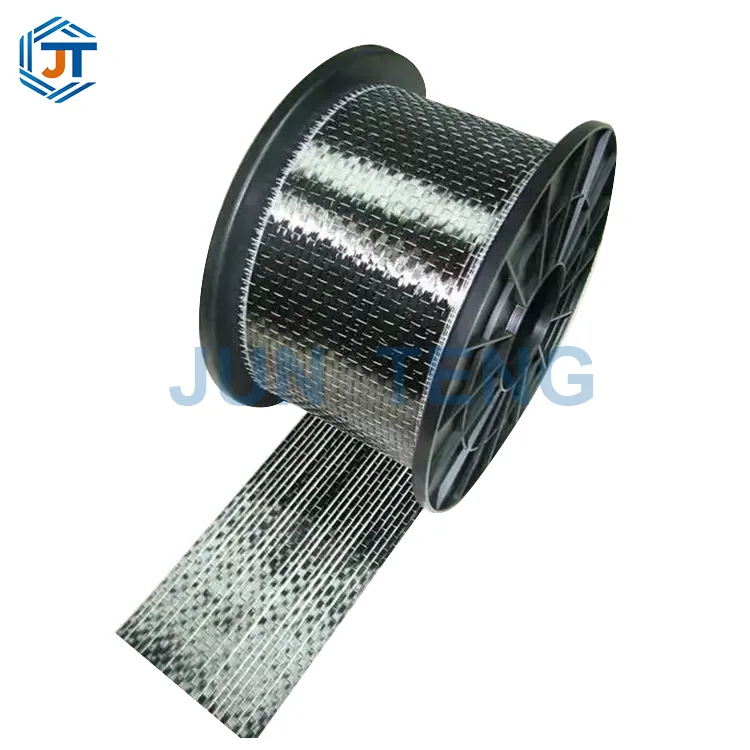

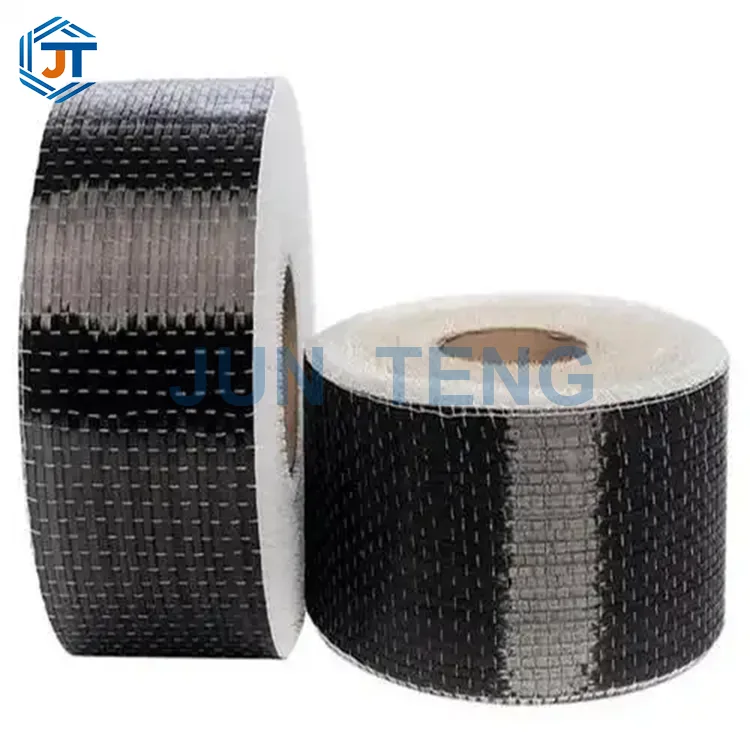

Ele aborda os pontos problemáticos do tecido de carbono unidirecional que resiste apenas à tensão em uma direção, ao rompimento das bordas e à falha no reforço de carga multidirecional. É adequado para reformas de edifícios civis, reparos de pontes municipais, estruturas químicas anticorrosivas e reforço de componentes de trânsito ferroviário. A construção e a colocação são isentas de fissuras e rugas, resistentes a ácidos e álcalis, antienvelhecimento e extremamente leves. Uma única camada pode substituir vários tecidos de carbono de camada fina, reduzindo significativamente o tempo de construção e a perda de adesivo. Suporta personalização de corte de tiras de 500 mm/1270 mm de largura, com rolos retos de 100 metros disponíveis em estoque, e é fornecido com cola impregnada de epóxi grau A como um conjunto completo.

Informações básicas do produto e tabela de parâmetros padrão nacional

1.1 Tabela Geral de Parâmetros de Especificação Básica

Principais vantagens diferenciadas

A grande maioria dos textos de tecido de carbono reforçado no mercado concentra-se apenas na vantagem da resistência à flexão do tecido unidirecional, ignorando o grande número de condições de trabalho de cisalhamento, torção e tração biaxial na engenharia. O tecido de reforço de fibra de carbono bidirecional de 300g reconstrói o esquema de reforço a partir da lógica de estresse, e suas cinco vantagens exclusivas atingem diretamente os pontos problemáticos da indústria:

1. Força equilibrada de eixo duplo, adequada para cargas multidirecionais complexas. O tecido de carbono unidirecional possui alta resistência apenas na direção principal de 0°, com capacidade de carga vertical inferior a 10%. É propenso a falhas locais ao enfrentar aberturas de piso, fissuras transversais em paredes de cisalhamento, vigas e colunas curvas e vigas de cobertura de pontes sob tensão de torção. O tecido de carbono bidirecional de 300g adota um arranjo simétrico de fibras de camada dupla de +45°/-45°, com cargas de fibra completamente iguais em ambas as direções ortogonais. A resistência ao cisalhamento, a resistência à torção e a resistência à tração bidirecional são melhoradas de forma síncrona. Após o reforço, a tensão em qualquer ângulo do componente pode ser dispersa uniformemente, evitando fissuras secundárias causadas pela concentração de tensão local.

2. Com um peso de 2.300g e uma única camada substituindo várias camadas, a quantidade total de 300g de tecido de reforço de fibra de carbono bidirecional na mesma área excede em muito 200g de tecido bidirecional. A colocação de camada única pode atingir o reforço e a capacidade de suporte de componentes pesados ​​sem a necessidade de múltiplas camadas. Em comparação com a construção de tecido de carbono fino multicamadas: redução dos quatro processos de polimento, escovação, assentamento e cura, redução do consumo de adesivo impregnado de epóxi em 40%, redução do período geral de construção pela metade e redução significativa de mão de obra e custos de materiais auxiliares; Ao mesmo tempo, reduz os perigos ocultos de cavidades e bolhas causadas pela pavimentação multicamadas e aumenta a estabilidade da qualidade do reforço.

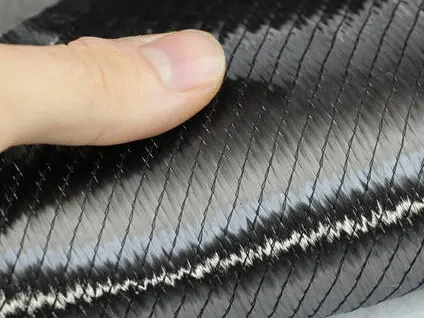

3. Processo de costura sem urdidura, sem flexão de fibra, menor perda mecânica. As fibras de tecido bidirecionais de trama simples tradicionais são entrelaçadas e dobradas e, quando submetidas à força, as fibras são endireitadas primeiro antes do rolamento, resultando em perda mecânica; Este produto adota um processo de costura de tecido não tecido, com fibras de carbono retas e não dobradas durante todo o processo. A carga pode ser transmitida instantaneamente sob tensão e a eficiência do reforço é aumentada em 18%. A superfície do tecido é lisa e livre de saliências e depressões, aderindo estreitamente aos substratos de concreto e estrutura de aço. As bordas, cantos e superfícies curvas são assentadas sem rugas ou empenamentos, reduzindo a taxa de retrabalho de escavação.

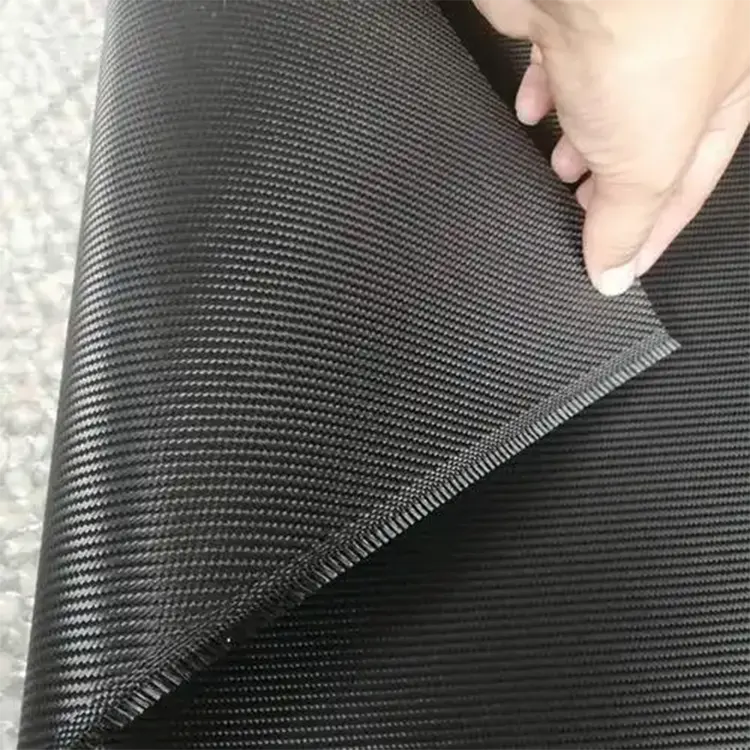

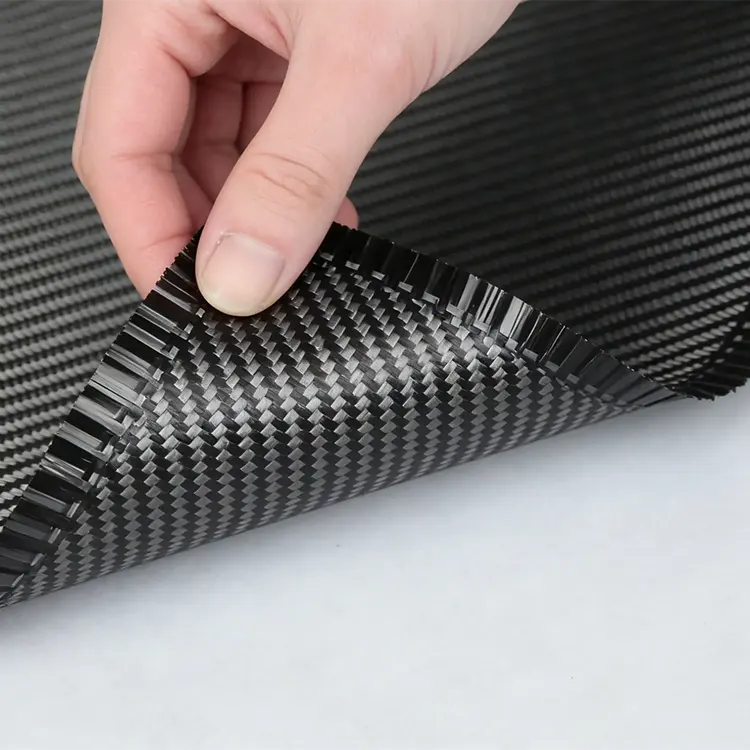

4. Toda a cena é flexível e adaptável, com envolvimento integrado e reforço de componentes irregulares. O tecido de carbono em si tem flexibilidade ultra-alta e pode ser dobrado e enrolado em estruturas irregulares, como colunas circulares, vigas curvas, tubulações e bases de equipamentos, à vontade. Com espessura de 300g, equilibra força e flexibilidade, e não fica duro e difícil de encaixar devido ao peso excessivo; O corte por rolo não possui fios soltos e não requer tratamento de travamento de borda. A operação de corte no local é simples e espaços estreitos, como tetos estreitos e vigas e colunas de porão, podem ser construídos.

5. Resistência à corrosão e durabilidade de longo prazo, a fibra de carbono versátil em si não enferruja, é resistente a ácidos, álcalis, sal, umidade e envelhecimento UV, adequada para ambientes corrosivos, como edifícios costeiros com névoa salina, fábricas de produtos químicos, garagens subterrâneas, tanques de esgoto, etc; Após a cura do compósito com adesivo epóxi grau A, uma camada anticorrosiva selada é formada para proteger as barras de aço dentro do concreto. A vida útil projetada do sistema de reforço pode chegar a mais de 50 anos, não havendo necessidade de prevenção contra ferrugem ou manutenção anticorrosiva na fase posterior.

Cenários de aplicação

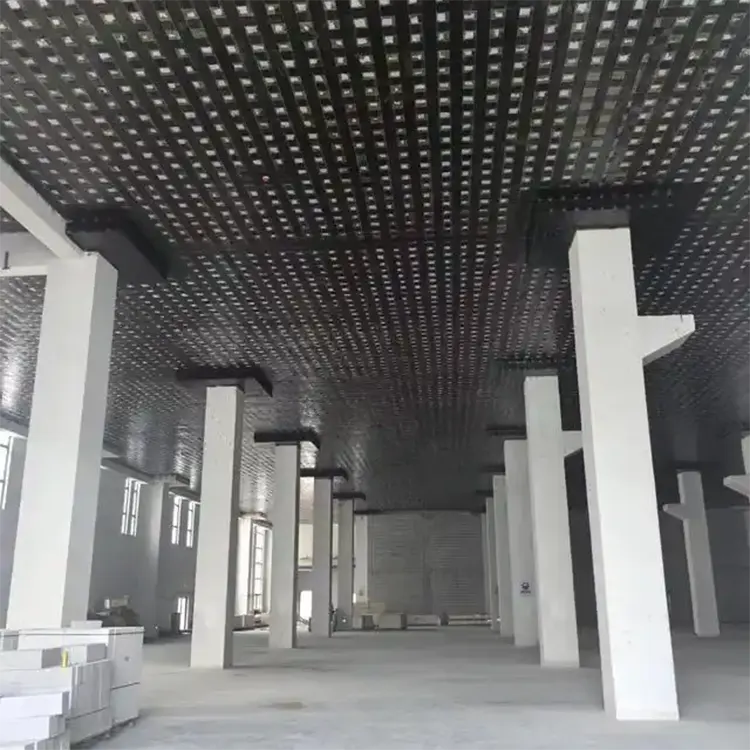

I Reforço de Edifícios e Engenharia Civil (Instalações Civis/Industriais)

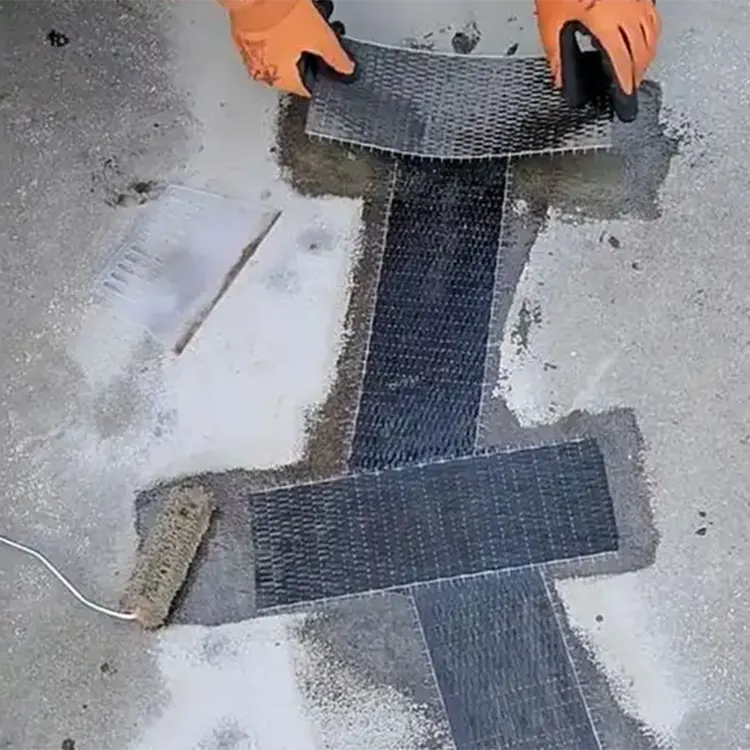

1. Reforço de vãos de piso: reforma de vãos de escadas e vãos reservados a equipamentos, reforço de lajes sob tensão bidirecional para evitar fissuras radiais ao redor dos vãos;

2. Reparação de paredes de cisalhamento: fissuras diagonais que se cruzam na parede, resistência insuficiente ao cisalhamento da parede, reforço sísmico para aberturas de portas;

3. Reforço de vigas e pilares irregulares: reforço torcional e de cisalhamento de pilares circulares, vigas secundárias curvas e nós de vigas primárias e secundárias

4. Renovação de antigas áreas residenciais: fratura de raiz de varanda, aumento da capacidade de suporte do piso, aumento do nível de resistência sísmica;

5. Reparação de caves: Fissuras em paredes húmidas e reforço bidirecional anti-fissuras e anti-infiltração das placas de fundo.

II Engenharia Municipal de Pontes e Túneis

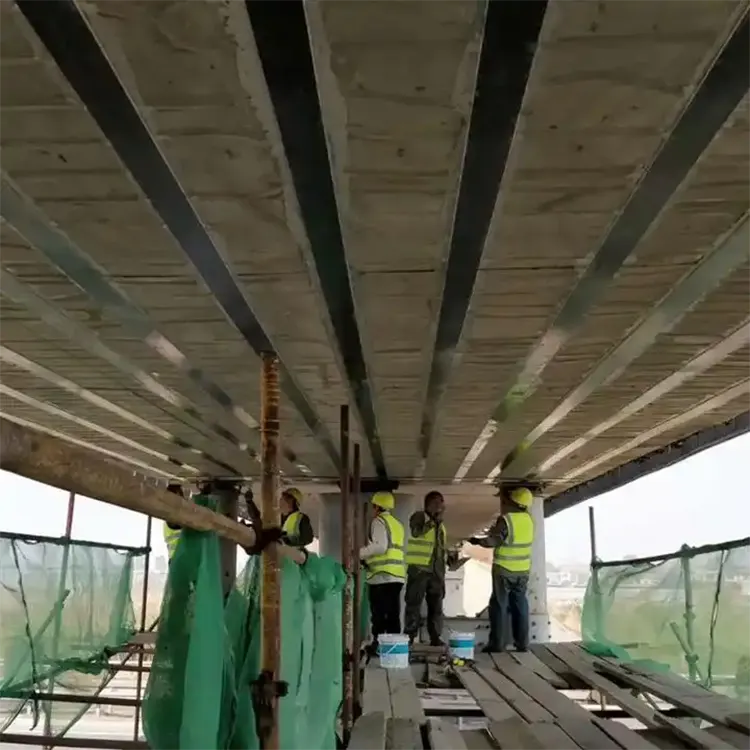

As vigas de cobertura da ponte e as colunas dos pilares são reforçadas por forças de torção, as fissuras diagonais do revestimento do túnel são reparadas, as lajes das calçadas são resistentes a fissuras em ambas as direções, as vigas elevadas são reforçadas por cisalhamento, substituindo a tecnologia tradicional de ligação de aço, e o peso próprio não aumenta a carga da ponte.

III Reforço anticorrosivo especial industrial

A base do equipamento químico, a parede do tanque de esgoto e o suporte da estrutura de aço são reforçados com tensões multidirecionais e uma camada de reforço específica do ambiente resistente à corrosão, que tem dupla função de reforço estrutural e proteção anticorrosiva.

Tabela de comparação de seleção entre tecido de carbono unidirecional 300g e tecido de carbono bidirecional 300g

Processo de construção padrão

1. Tratamento de base: Polir a pasta de concreto, remover camadas soltas e limpar poeira e manchas de óleo com acetona;

2. Aplique o adesivo de base: aplique uniformemente o adesivo de base de fibra de carbono de grau A, penetre e reforce o substrato;

3. Nivelamento e reparo: Preencha o favo de mel e os poços com cola de nivelamento para garantir uma superfície de base lisa;

4. Revestimento de imersão: aplique adesivo de imersão na superfície da base, coloque 300g de pano de carbono dupla-face plano e role repetidamente e remova as bolhas com um rolo;

5. Revestimento de superfície: A superfície do pano de carbono é revestida com adesivo de revestimento de superfície duas vezes, imergindo completamente a fibra de carbono sem quaisquer fibras secas expostas;

6. Cura e cura: Cure totalmente em temperatura ambiente por 72 horas e evite perturbações externas durante o período de cura.

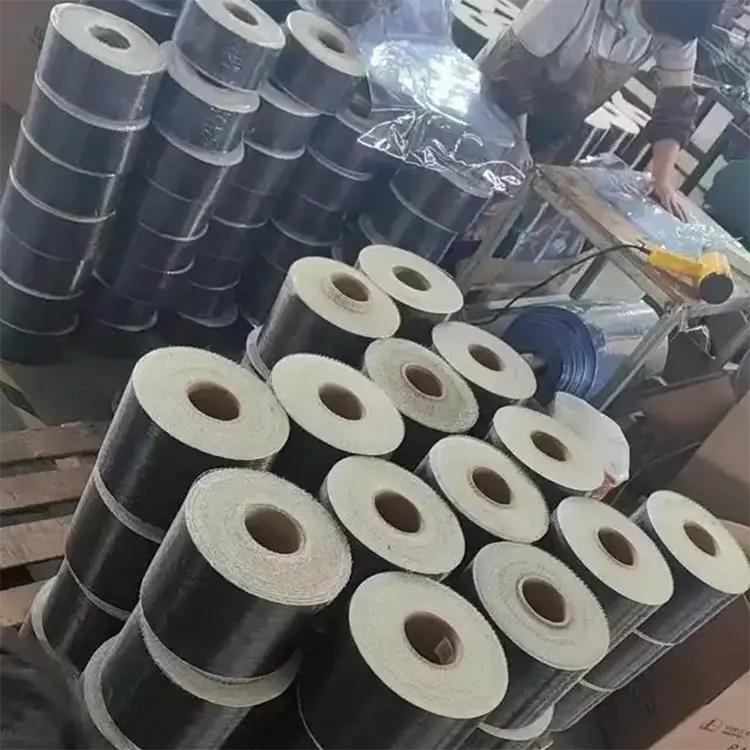

Armazenamento de produtos, transporte e instruções de suporte

1. Requisitos de armazenamento: Armazenar em local fresco e seco, evitando luz solar direta e imersão em água da chuva. Coloque os rolos na vertical para evitar compressão e enrugamento;

2. Materiais de suporte: Deve ser usado adesivo impregnado de fibra de carbono de nível A de padrão nacional (adesivo de base + adesivo de nivelamento + adesivo de superfície impregnado), e a mistura de adesivo epóxi civil comum é proibida;

3. Serviço de personalização: Suporta corte com qualquer largura de 50-1270 mm e corte de metros conforme necessário. Pano de carbono biaxial de peso especial pode ser personalizado para projetos de grande escala;

4. Garantia de qualidade: Cada lote é acompanhado por um relatório de teste mecânico de terceiros, que está em conformidade com as especificações de aceitação para engenharia de reforço e pode fornecer dados de conclusão e documentos de inspeção de qualidade de apoio

O tecido de reforço de fibra de carbono bidirecional de 300g preenche a lacuna de desempenho do tecido de carbono unidirecional no campo de reforço multidirecional. Com o suporte de fibra de carbono de alta qualidade 12K e tecnologia de costura não tecida biaxial de ± 45 °, ele atinge quatro valores principais de alta resistência, equilíbrio bidirecional, construção fácil e longa durabilidade sob o peso de engenharia convencional de 300g. Ao contrário dos tecidos bidirecionais comuns do mercado, este produto otimiza a estrutura do layout da fibra, reduz as perdas mecânicas e possui maior eficiência de reforço de camada única. É perfeitamente adequado para condições de trabalho complexas, como aberturas de piso, paredes de cisalhamento, vigas e colunas irregulares e torções de pontes que o tecido de carbono unidirecional não consegue suportar. Desde a renovação de edifícios civis antigos até à reparação de grandes pontes municipais, podem ser fornecidas soluções de reforço estrutural estáveis ​​e fiáveis. Os parâmetros do material correspondem totalmente aos padrões nacionais de reforço, a construção é conveniente e o custo abrangente é controlável. É o substrato profissional preferido para reforço estrutural de tensão multidirecional.
